Drzwi i Zamki

Prowadnica podnośnika szyby w R107 z czasem się wygina i wyrabia, a wtedy szyba przestaje chodzić — standardowe wyjście to wymiana całego podnośnika za kilkaset złotych. Autor pokazuje tańszą drogę: prowadnicę wymontował rozwiercając trzpień (można go też wybić — pod nim siedzi podkładka sprężynująca), przemierzył ją, zaprojektował i wydrukował zamiennik w ABS-ie. ABS, nie PLA ani PETG, bo jest wytrzymalszy konstrukcyjnie i znosi wyższe temperatury — w drzwiach auta stojącego w słońcu to ma znaczenie. Nowy trzpień wytoczył znajomy tokarz, celowo nieco dłuższy, żeby dało się go zanitować z drugiej strony. Sam ABS dobrze się ślizga, ale autor dodaje trochę smaru; element zachowuje ruch obrotowy w swojej płaszczyźnie. W filmie widać test działania w obie strony, wykonany na sucho, przed montażem w drzwiach — autor sam to zastrzega. Silnik w zestawie to ten sam, który naprawił we wcześniejszym materiale, przewiercając się do łożyska ślizgowego i rozruszając je. Rachunek: używany silnik to 200–250 zł, podnośnik kilkaset — jednym nawiertem i wydrukiem za kilka złotych zaoszczędził kilkaset. Zastrzeżenie autora jest uczciwe: w aucie kolekcjonerskim szyba nie chodzi kilka razy dziennie, więc obciążenie wydruku jest małe; w codziennie używanym samochodzie wniosek nie musi się przenieść.

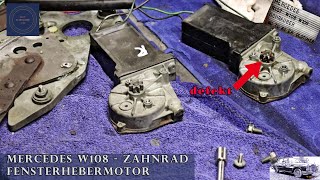

🔴 Objaw jest bardzo charakterystyczny i łatwo go rozpoznać u siebie: silnik podnośnika pracuje normalnie aż do momentu jakieś pięć centymetrów przed pełnym zamknięciem szyby, a potem „przeskakuje" i szyba nie dochodzi do końca. Sedno diagnozy: to jest właśnie moment, w którym obciążenie mechanizmu jest największe. Dlatego usterki nie da się wykryć na warsztacie w prosty sposób — ⚠️ po wymontowaniu, bez żadnego oporu, silnik kręci swobodnie w obie strony i wygląda na całkowicie sprawny. Co trzeba zrobić: wyjąć silnik podnośnika z drzwi (autor odsyła do swojego wcześniejszego odcinka o demontażu i pokazuje tu tylko skrót), a na warsztacie rozebrać go razem z przekładnią i obejrzeć zębatkę napędzaną bezpośrednio przez silnik. To tam szuka się przyczyny przeskakiwania — na zębach, które puszczają dopiero przy pełnym obciążeniu. 🟢 Praktyczny wniosek: jeśli szyba domyka się „prawie do końca", nie wymieniaj od razu całego silnika — problem może siedzieć w jednej zębatce.

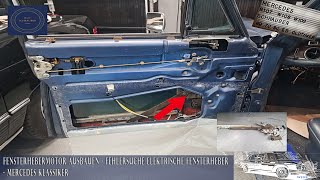

Diagnostyka całkowicie unieruchomionej szyby po stronie kierowcy: przełącznik nie robi nic, a szybę da się przesuwać tylko ręką. Autor wymontowuje cały układ — szybę razem z silnikiem elektrycznym — żeby dojść do przyczyny. Kolejność: 1. Zdjąć tapicerkę drzwi (autor odsyła do osobnego odcinka o boczkach). 2. 🔴 Kluczowy krok, od którego zależy reszta: najpierw odkręć samą szybę od szyny prowadzącej — trzymają ją dwie śruby, nasadka 10. Dopiero wtedy da się wyjąć mechanizm bez walki. 3. Szybę wypycha się do góry: chwyta się ją od tyłu, dociska ku górze i wyprowadza z prowadnicy. 🟢 Film pokazuje też, gdzie dokładnie szyba była zamocowana na ramie — punkt, który przy montażu decyduje o tym, czy szyba będzie chodziła równo i domykała się w uszczelce. ⚠️ Nagrane na W108, ale mechanizm i kolejność demontażu są w R107 takie same.

Film szczegółowo pokazuje proces wymiany uszczelek szyb (tzw. scraper seals) w Mercedesie R107 SL. Prezentuje różne typy uszczelek i klipsów mocujących, omawiając ich funkcje. Podaje informacje o numerach części i kosztach zakupu. W materiale wspomniano o różnicach w uszczelkach i klipsach w zależności od rocznika auta. Autor zauważa, że plastikowe podkładki (1077280097) nie były stosowane w późniejszych modelach SL.

Film pokazuje krok po kroku prawidłową regulację szyby drzwi w Mercedesie SL R107, zademonstrowaną na japońskim egzemplarzu 500SL. Praktyczny instruktaż ustawienia szyby tak, by właściwie przylegała i się prowadziła.

Film omawia elementy drzwi Mercedesa SL R107: boczek (tapicerkę drzwi), listwę ozdobną, profil zgarniający (uszczelkę szyby), gumowe uszczelki oraz szczotkę/skrobak szyby. Pokazuje, czym są te części i jak do siebie pasują.

Film pokazuje proces renowacji tapicerki drzwi w Mercedesie R107, oszczędzając potencjalnie spore koszty. Autor demontuje starą tapicerkę, oczyszcza i odnawia elementy metalowe i plastikowe. Szczególną uwagę poświęca usunięciu rdzy z winylu i wzmocnieniu uszkodzonych fragmentów. Następnie prezentuje ponowny montaż odnowionych części, w tym przyklejenie winylu i zamocowanie elementów wykończeniowych. W końcowej części filmu omawia techniki regulacji drzwi, w tym ustawienie bolca blokującego.

Film szczegółowo pokazuje, jak prawidłowo ustawić szybę w Mercedesie R107 (model 280SL z 1975 roku). Wyjaśnione są kroki przygotowawcze, takie jak sprawdzenie osiowości drzwi i błotnika. Instrukcja obejmuje regulację położenia szyby względem uszczelek, w tym pochylenia i ograniczenia zakresu ruchu. Film demonstruje, jak przesuwać przednią szynę bliżej słupka A oraz jak regulować kąt nachylenia szyby, aby uniknąć zaczepiania o uszczelkę słupka B. Na koniec prezentowany jest montaż tapicerki drzwi z użyciem odpowiednich elementów mocujących i wskazówek ułatwiających pracę.

Film pokazuje proces renowacji i naprawy uszkodzonych kieszeni drzwi w Mercedesie R107, konkretnie modelu z 1975 roku (450SL/280SL). Autor skupia się na naprawie pękniętego plastiku kieszeni, który często ulega uszkodzeniu podczas demontażu tapicerki drzwi. Zamiast kupować drogie zamienniki, prezentuje metodę klejenia pęknięć i dorabiania brakujących fragmentów z tworzywa sztucznego (np. z kuwety malarskiej). Do klejenia używany jest klej cyjanoakrylowy (super glue), a do wzmocnienia łączeń rozważane jest użycie silikonu. Ostateczny efekt to odnowiona kieszeń gotowa do ponownego montażu, co jest oszczędną alternatywą dla zakupu nowych części.

Film szczegółowo pokazuje, jak naprawić zacinające się zamki w drzwiach i stacyjkę w Mercedesie R107. Wyjaśnia, jak zdemontować wkładkę zamka i zidentyfikować potencjalne problemy, takie jak brak obrotu klucza. Omówione jest smarowanie wkładki zamka, różnice między wczesnymi i późnymi klamkami, oraz przyczyny braku odbijania klamki. Film instruuje, jak bezpiecznie wyjąć wkładkę, aby nie uszkodzić zapadek, oraz jak zdemontować stacyjkę. Poruszany jest też temat uszkodzonych sprężynek w mechanizmie zamka.

Film instruktażowy pokazuje, jak naprawić typowe problemy z drzwiami w Mercedesie R107. Prezentowana jest wymiana uszkodzonego ogranicznika drzwi, co wymaga demontażu boczka drzwi i odkręcenia samych drzwi z uwagi na zaokrąglone śruby. Autor pokazuje również jak wymienić bolec zawiasu i zabezpieczyć go zawleczką typu C. Szczególny nacisk położono na wymianę płyty mocującej zawias z gwintami, gdy te są uszkodzone. Na końcu filmu zaprezentowano proces regulacji drzwi po naprawie oraz wymianę uszczelki.

Film omawia schowek w Mercedesie R107 SL, pokazując różnice między wersjami wczesnymi i późnymi. Wyjaśnia, jak bezpiecznie wymontować schowek i latarkę. Ponieważ oryginalne schowki do wczesnych modeli są niedostępne, w filmie prezentowane jest rozwiązanie: wydrukowany w 3D i flokowany schowek. Autor podkreśla, że schowki z aut z kierownicą po prawej i lewej stronie różnią się. Informuje, że firma Motoform oferuje nowe schowki do R107, ale wymagają one drobnych modyfikacji, jeśli planuje się użycie oryginalnej latarki.

Film szczegółowo pokazuje proces wymiany winylu na tapicerce drzwi w Mercedesie R107. Prezentuje demontaż starej tapicerki, odzyskiwanie istotnych elementów, takich jak pianka, plastikowe elementy ozdobne i metalowe mocowania. Wyjaśnia użycie kleju, zszywek oraz opalarki do naciągania winylu, aby uniknąć zagnieceń i rozdarć. Podkreśla konieczność precyzyjnego dopasowania elementów i narzędzi, w tym specjalnego zszywacza. Film wskazuje źródła zakupu zamienników, np. klipsów mocujących tapicerkę. Zawiera praktyczne porady dotyczące czyszczenia starych elementów i naprawy drobnych uszkodzeń.

Film szczegółowo pokazuje proces montażu drzwi w Mercedesie R107 (w przykładzie 280SL z 1976 roku). Prezentowana jest renowacja i ponowny montaż elementów drzwi, w tym mechanizmu ogranicznika otwarcia drzwi. Autor omawia trudności związane z dopasowaniem sworznia ogranicznika, często z powodu farby w otworach. Podaje wskazówki dotyczące smarowania ruchomych części i prawidłowego montażu śrub mocujących ogranicznik. Film zawiera informacje o rozmiarach śrub, podkładek i numerach części (jeśli są dostępne).

Film instruktażowy pokazuje demontaż i ponowny montaż ogranicznika drzwi w Mercedesie R107 SL. Wyjaśnia, co może się zepsuć w tym elemencie i jak go naprawić. Prezentuje sprytny sposób na ponowne założenie sprężyn za pomocą monet. Wymienione są numery części zamiennych, w tym sworzni (107 991 13 07) i klipsów (912001006001) oraz wspomniano o alternatywnych metodach demontażu, gdy śruby są zardzewiałe. Podkreślono znaczenie dbania o odpływy w drzwiach, aby zapobiec korozji.

Film szczegółowo pokazuje proces naprawy okien w Mercedesie R107 SL, skupiając się na wymianie i klejeniu szyn prowadzących oraz dolnej szyny okiennej. Autor testuje różne kleje i uszczelniacze hybrydowe, ostatecznie rekomendując produkt OB 1. Wyjaśnia, jak rozpoznać przyczynę drgań drzwi spowodowanych obluzowaniem szyn okiennych. W filmie podkreślono różnice w szynach pomiędzy SL i SLC, a także wczesnymi i późnymi SL. Pokazano, gdzie kupić dolny gumowy kanał i inne potrzebne części.

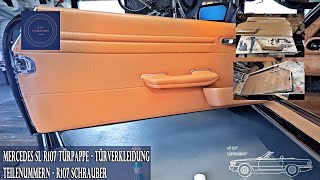

Film pokazuje, jak zdemontować i wykonać nowy boczek drzwi w Mercedesie R107 SL. Instrukcja zawiera wskazówki dotyczące ostrożnego demontażu, by nie uszkodzić delikatnych elementów. Autor filmu demonstruje, jak oddzielić stary boczek od winylowego poszycia i jak wykorzystać go jako szablon. Podkreślono znaczenie udokumentowania położenia zszywek i klipsów przy demontażu. Film zawiera też informacje o dostępności i cenach płyt pilśniowych w specjalistycznych sklepach. Prezentowane są różne typy klipsów i śrub mocujących elementy boczka.

Film szczegółowo pokazuje demontaż drzwi Mercedesa R107 SL. Instrukcja obejmuje usunięcie tapicerki drzwi, szyby, mechanizmu podnoszenia szyb oraz zamka drzwi. Wyjaśniono sposób demontażu korbki manualnej szyby, zwracając uwagę na delikatny element mocujący. Autor zwraca uwagę na potencjalne problemy z zardzewiałymi śrubami mocującymi elementy wykończeniowe. Film zapowiada renowację zdemontowanych części i przeniesienie ich do odrestaurowywanego pojazdu. Poprawiono informacje z filmu odnośnie klejenia szyby do mocowań.

Film instruktażowy omawia działanie i diagnostykę pneumatycznego centralnego zamka w klasycznych Mercedesach, takich jak R107 i W126. Pokazuje lokalizację poszczególnych komponentów systemu, w tym pompy podciśnieniowej, siłowników zamków drzwi i bagażnika. Wyjaśnia, jak odróżnić starsze i nowsze wersje pompy podciśnieniowej. Prezentuje, jak zdiagnozować usterki, np. nieszczelności w przewodach podciśnieniowych. Omawia też awaryjne otwieranie wlewu paliwa w przypadku awarii pompy.

Film omawia działanie centralnego zamka pneumatycznego w klasycznych Mercedesach, takich jak W108, W116, R107 i inne. Wyjaśnia, że system wykorzystuje pompę centralnego zamka, która sterowana jest pneumatycznie i elektrycznie. Powietrze dostarczane jest do siłowników zamontowanych w drzwiach i bagażniku. Istotnym elementem są przewody podciśnieniowe łączące pompę z siłownikami. Zawory zwrotne zabezpieczają przed cofaniem się podciśnienia w układzie.

Druga część serii o naprawie mechanizmu podnoszenia szyby w Mercedesach z lat 70./80. Zamiast kosztownej wymiany całego regulatora, autor pokazuje, jak ocenić stan silniczka i naprawić sam mechanizm. Film obejmuje diagnostykę, rozebranie regulatora, naprawę zużytych elementów oraz testowanie przed ponownym montażem. Praktyczna alternatywa dla drogiej wymiany na nowy.

SLS pokazuje wymianę zużytych rolek ogranicznika otwarcia drzwi w R107. Żeby się do niego dostać, trzeba zdjąć całą tapicerkę drzwi: najpierw chromowane elementy (na czas wyciągania płytki do tyłu prowadzący zakleja chrom taśmą, żeby nie porysować), potem śruba klamki, a od wewnętrznej strony jeszcze klamra. Po odpięciu klipsów boczek ściąga się do góry — trzyma go klamra oraz zaczepy i hak wchodzący w otwór w drzwiach. Między boczkiem a blachą jest folia, którą przy składaniu trzeba przykleić z powrotem. Sam ogranicznik siedzi na dwóch śrubach i wychodzi tylko w jednej konkretnej pozycji — na siłę nic się nie zrobi. Widać, że rolki są nierównomiernie zużyte, a na prowadnicy zrobił się wyraźny zadzior, który prowadzący spiłowuje przed montażem. Rolki są zanitowane: po zdjęciu sprężyn nit wywierca się wiertłem HSS 9 mm (najlepiej na wiertarce stołowej, tu robione z ręki), zakłada nowe rolki i nituje odpowiednim narzędziem. Na końcu sprężyny wracają na miejsce i cały zespół idzie z powrotem w drzwi.

Wymiana klamki zewnętrznej z porównaniem obu generacji. Różnice są konkretne: w rocznikach przed 1985 dźwignia klamki jest metalowa, a w autach po 1985 z tworzywa; wraz z kształtem klamki zmieniła się też podkładka pod nią, a w późnych autach wyraźnie zaznaczono wgłębienie na palce. Idzie to w parze z generacją zamka — we wcześniejszym aucie druga generacja, w późniejszym trzecia. Dobra wiadomość, którą prowadzący podkreśla: do wymiany klamki nie trzeba zdejmować boczka drzwi. Wystarczy odkręcić dwie śruby, zwykle zakryte przez uszczelkę drzwi, i przesunąć klamkę do przodu — jedna ze śrub wchodzi w szczelinę i to ona wymusza ten ruch. Przy okazji wymieniana jest podkładka. Tu pojawia się najważniejszy szczegół regulacyjny: nowa podkładka buduje więcej niż stara, więc czop zabierający trzeba przestawić — jest do tego mała śruba regulacyjna, a w pokazanym aucie potrzebny był około milimetr w dół. Krytyczne przy składaniu: czop musi wrócić we właściwym położeniu, czyli skierowany do tyłu, i trafić w swój otwór — inaczej mechanizm w ogóle nie działa. W drugim pokazanym aucie klamkę trzyma tylko jedna śruba pod uszczelką, a sama klamka wychodzi dopiero po przekręceniu kluczyka w prawo.

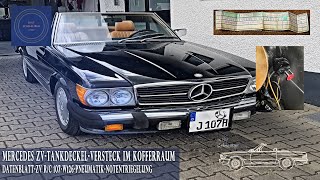

W R107 klapka wlewu paliwa po stronie pasażera jest częścią centralnego zamka — zamyka się razem z drzwiami, pneumatycznie. Żeby dostać się do mechanizmu, zdejmuje się prawą boczną osłonę bagażnika. ⚠️ Autor uprzedza, że w jego 560SL akumulator siedzi w bagażniku; w wersjach z akumulatorem w komorze silnika za tą samą osłoną jest po prostu więcej miejsca. Widać tam zbiornik ciśnieniowy z czerwonym talerzykiem i trzpień, który przy zamykaniu auta wsuwa się i blokuje klapkę. 🔴 Jeśli pneumatyka przestanie trzymać ciśnienie — najczęściej przez nieszczelne przewody powietrzne — klapki nie da się otworzyć normalnie. Awaryjne rozwiązanie: chwycić talerzyk ręką i wyciągnąć go, co zwalnia blokadę. Odblokowana w ten sposób klapka zostaje otwarta, dopóki nie naprawi się pneumatyki. 🟢 Na koniec autor pokazuje kryjówkę, o której większość właścicieli nie wie: pod gniazdem stopki podnośnika, po prawej stronie bagażnika, siedzi plastikowa zaślepka. Po jej zdjęciu w zagłębieniu leży złożona tabliczka danych pojazdu — numer zlecenia, numer nadwozia, kod lakieru i informacja, w której hali auto zbudowano. Przy trzydziestoletnich autach bywa mocno wyblakła, ale to najprostszy sposób sprawdzenia oryginalnego koloru.

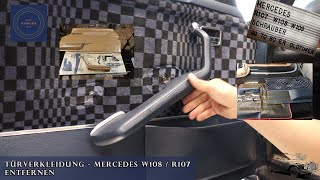

Zwięzła instrukcja zdejmowania tapicerki drzwi. Autor robił to w swoim aucie po obu stronach i twierdzi, że wbrew pozorom nie jest to trudne — pod warunkiem, że znajdzie się wszystkie śruby. Kolejność po stronie pasażera: 1. Chromowo-plastikowy trójkąt przy lusterku, za którym siedzi cała elektryka lusterka — trzymają go trzy klipsy, po prostu się go ściąga. 2. Zaślepka ozdobna — pod nią wkręt krzyżowy mocujący armaturę. 3. Chromowana listwa z przodu — trzy małe wkręty krzyżowe. 4. Pod uchwytem duży wkręt krzyżowy — wykręcić i wyjąć w dół. 5. Ozdoba przy zamku drzwi oraz górna płytka chromowana — odkręcić. 6. Na tym kończą się śruby: dalej boczek trzymają klipsy na całej dolnej długości drzwi. 🔴 Podważaj narzędziem z tworzywa, żeby nie uszkodzić tapicerki, i przechodź po całej długości. 7. Boczek unosi się do góry — z tyłu zwalnia się zaczep i całość schodzi. ⚠️ Po stronie kierowcy jest inaczej: nie ma uchwytu, jest za to osłona chromowana, a pod nią śruba mocująca — o niej łatwo zapomnieć.

Rozbieranie drzwi od środka, z pokazaniem każdego wkrętu. ⚠️ Nagrane na W108, ale autor od początku mówi, że dotyczy tak samo R107 — konstrukcja mocowania jest wspólna. Kolejność: 1. Chromowana obwódka zamka — dwa wkręty krzyżowe, zwykły krzyżak wystarczy. 2. Trzy wkręty, które są całkiem odsłonięte — łatwo dostępne. 3. Dwa wkręty krzyżowe w otworach pod klamką. 4. Chromowana osłona nad klamką — zdejmowana narzędziem z tworzywa; pod nią duży wkręt krzyżowy mocujący uchwyt. 5. Sam uchwyt trzyma się na trzech wkrętach — dwóch na dole i jednym u góry. 🔴 Najtrudniejszy punkt zostawiony na koniec: wewnętrzny otwieracz drzwi. Jest podłożony czarnym elementem z tworzywa. Sposób: pociągnij otwieracz jak przy otwieraniu drzwi i przytrzymaj, a jednocześnie wjedź małym płaskim wkrętakiem ostrożnie przy chromowanej obwódce — dopiero wtedy plastikowa osłonka się zwolni i da się ją zdjąć. ⚠️ Pod nią kryje się jeszcze jeden wkręt, o którym najłatwiej zapomnieć przy demontażu — a to on trzyma całość.

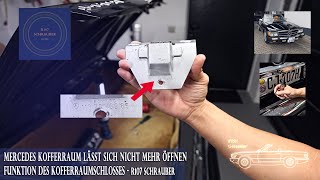

🔴 Sytuacja, w której łatwo zniszczyć auto: klapa bagażnika przestaje się otwierać. U autora stało się to po zamontowaniu z powrotem dolnej części zamka, którą wyjął tylko po to, żeby ją wyczyścić — przykręcił dwiema śrubami, nacisnął przycisk i klapa została zamknięta. 🔴 Zanim sięgniesz po łom, wypchniesz lampę albo zrobisz cokolwiek nieodwracalnego — spróbuj tego: włóż kluczyk do zamka, przekręć go w LEWO i jednocześnie, tym samym kluczykiem, naciśnij przycisk otwierania. Sama kombinacja obu ruchów naraz zwalnia zamek. 🟢 Wartość tego materiału polega na tym, że oszczędza uszkodzenia: typowy odruch przy zatrzaśniętym bagażniku to podważanie klapy albo wyjmowanie tylnej lampy, żeby dostać się do środka. Jedno i drugie kończy się wygiętą blachą albo zniszczoną uszczelką, podczas gdy zamek zwykle da się otworzyć kluczykiem — tylko nie w oczywisty sposób.
